薄膜電容器的功用

    DC電源線首要施給操控設備商用頻率波紋較少的直流電壓，一起也要防止操控設備所發生的高頻率雜波傳至AC電源線上，因而從AC電源線或整流器所看進去的電容器，關于50Hz的頻率而言，有必要出現低阻抗；而由操控設備所看進去的電容器，關于高頻率的雜波而言，也要出現低阻抗；若是阻抗為0，則波紋電壓與高頻率雜波電壓城市成為0。
    因而，將電極面積S增大，可以添加電容量。除了電容量以外，往往還會寄生有各種阻抗，在電解電容器的場合，其電極結構為以細長的金屬箔卷繞成為圓筒狀，除了電容量以外，尚附加有細長電極所發生的電感量成分。別的，將電極引出外部時所運用的端子導線，也有電感量成分；而構成電解電容器的陰極的電解液的比電阻約為100Ω-cm，此為約束濾波作用的要素之一。

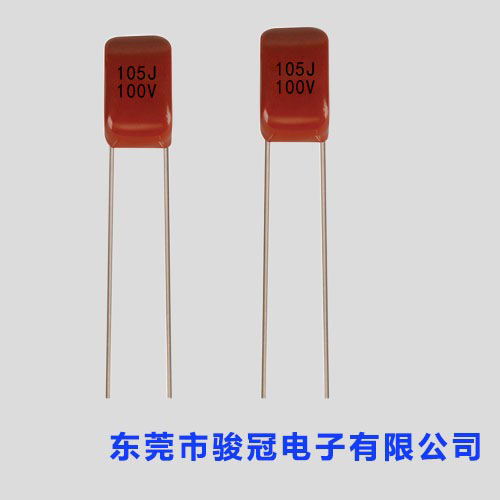

    薄膜電容器是以塑膠薄膜做為絕緣材料，將金屬箔卷繞成為圓筒狀或成為積層狀，以添加面積。可是，在薄膜電容器的場合，即便卷繞成為圓筒狀，因為電極為顛末金屬溶射觸摸(metalcon)后引出，因而，其電感量可以削減許多。
    并聯薄膜電容的成效，選用一個電晶體降壓斬波器(chopper)，以50kHz做為切換時所發生的DC電源線上高頻率雜波電壓波形。在2200μF的電解電容器端子上，約存有2V的雜波，若是并聯2.2μF的薄膜電容器時，則會按捺成為0.1V。 若是薄膜電容的電容量不滿足時，雜波的峰值電壓亦會減小，其振蕩頻率較低，反而會簡單被看出來。
